PLANOS SERIADOS
Y CELOSÍAS DE PARED

La Maqueta consiste en los siguientes puntos:

Planos seriados
La representación de un volumen por medio de una serie de planos se le reconoce como “planos seriados”. Cada uno de estos planos puede ser considerado como un módulo, que podrá ser utilizado en repetición o gradación.

Tipos de planos seriados: A) Planos seriados con gradación de tamaño, B) Planos seriados con gradación de figura y C) Planos seriados con gradación de color.


Celosía o Estructura de Pared:
Cualquier estructura bidimensional puede convertirse en Celosía o Estructura de Pared.  Al tener cierta profundidad, las subdivisiones estructurales pueden convertirse en células espaciales, dentro de las cuales se podrán colocar módulos en repetición o gradación

     Elemento arquitectónico decorativo consistente en un tablero calado para cerrar vanos, como ventanas y balcones, que impide ser visto pero permite ver y deja penetrar la luz y el aire. Normalmente es de hormigón pesado o ligero.


  ***TRABAJO ELABORADO POR BELTRAN BARRAZA GUADALUPE LUIS, GRUPO /, II SEMESTRE.

miércoles, 29 de mayo de 2013

Estructura de Repetición. Maqueta

La estructura de repetición tienden a ser formas idénticas o similares que aparecen más de una vez en un diseño. La presencia de módulos tiende a unificar el diseño. Los módulos pueden ser descubiertos fácilmente y deben de ser simples o si no se perdería el efecto de repetición.


Esta maqueta contaba con indicaciones :
  • Base volumétrica de 40 x 60
  • Altura de edificios 30 cm máximo.
  • Ambientación con texturas táctiles, visuales.
  • Limpieza en el corte, pegado y pintado.
  • Se contara la originalidad del diseño




Pensamos en hacer de nuestra maqueta un hotel , cuyos modulos de repretición estan en lo que es en si el edificio. Como se ve en la foto, nuestra repetición esta representada en los bloques en forma de "L" que lo conforman. Tambien estan en movimiento, formando una forma cuadrangular en el medio.
Incluimos muros de césped, un puente de césped y un estacionamiento subterráneo.
Cuenta con 3 niveles, cuerpos de agua y ambientación.
Maqueta modulos de Repetición.


Cuando un diseño ha sido compuesto por una cantidad de formas idénticas o similares entre sí, se dice que está formado  por módulos.
La presencia de módulos tiende a unificar el diseño. Los módulos pueden ser descubiertos fácilmente y se puede hacer uso de más de un conjunto de módulos.


Son formas idénticas o similares que aparecen más de una vez en un diseño. La presencia de módulos tiende a unificar el diseño. Los módulos pueden ser descubiertos fácilmente y deben de ser simples o si no se perdería el efecto de repetición.
Repetición de Módulos
Si utilizamos la misma forma más de una vez usamos la repetición.
Este es el metodo mas sencillo de diseño, esta suele aportar una inmediata sensación de armonía.

TIPOS DE REPETICIÓN.


Se involucran los elementos visuales y de relación, teniendo que pueden repetirse todos en forma idéntica, o bien, si son similares, pueden repetirse sólo en un elemento y variar el resto. En el diseño se puede elegir según las necesidades del mensaje, la repetición de uno o más elementos visuales y de relación.



martes, 28 de mayo de 2013

Maqueta de Relieves

Maqueta con el tema de Relieves de un despacho de arquitectos.



RELIEVE

Despacho de arquitectos.
El relieve es la técnica escultórica en la que las formas modeladas o talladas resaltan respecto a un entorno plano. El relieve es la figura o forma que sobresale de cualquier plano.

Tipos de relieve

Los tipos de relieve dependen de la forma en que las figuras representadas se adosan al muro que los contiene y en la forma en que se reduce la profundidad para representar la tercera dimensión; y por tanto, en cuánto se limita a la frontalidad el punto de vista de su contemplación.
Cuanto más "alto" es el relieve, menos se reduce la profundidad y más se esculpen las figuras la totalidad de su contorno, excepto en la parte que están adosadas al fondo, de modo que es posible la contemplación desde varios puntos de vista; cuanto más "bajo" es el relieve, más se reduce la profundidad y menos contorno se esculpe, de modo que los puntos de vista para su contemplación se limitan hasta reducirse al frontal.

Ejemplo de relieves:
§        Bajorrelieve o bajo relieve: las figuras sobresalen del fondo menos de la mitad; la tercera dimensión se comprime, quedando a escasa profundidad, como ocurre necesariamente en los trabajos de numismática.
§        Mediorrelieve o medio relieve: las figuras sobresalen del fondo aproximadamente la mitad.
§        Altorrelieve o alto relieve: las figuras resaltan más de la mitad de su grosor sobre su entorno.

Esta maqueta cuenta con diferentes relieves:
cuenta con su relieve bajo empezando donde esta el estacionamiento, así siendo la parte mas bajo y por tanto es un relieve bajo.
los relieves medios se encuentran en los escalones que acceden a la parte mas alta de la maqueta.
el relieve alto es donde se encuentra ubicado el edificio, ahí es donde esta la parte mas alta de toda la maqueta.
note que en el logo del despacho esta hecho así mismo también con relieves, ese logo cuenta con todos los relieves.

Elaborado: Jesús Antonio Zamora Basoco, Grupo 7, Segundo semestre.  28/05/13



PLANOS SERIADOS Y CELOSÍAS DE PARED

La elaboración de esta maqueta es,  que cumpliera con planos seriados y celosías de una manera creativa.

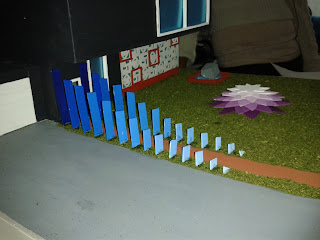

En el cuerpo de agua podemos ver claramente los planos seriados con degradacion de color, cumpliendo satisfactoriamente.

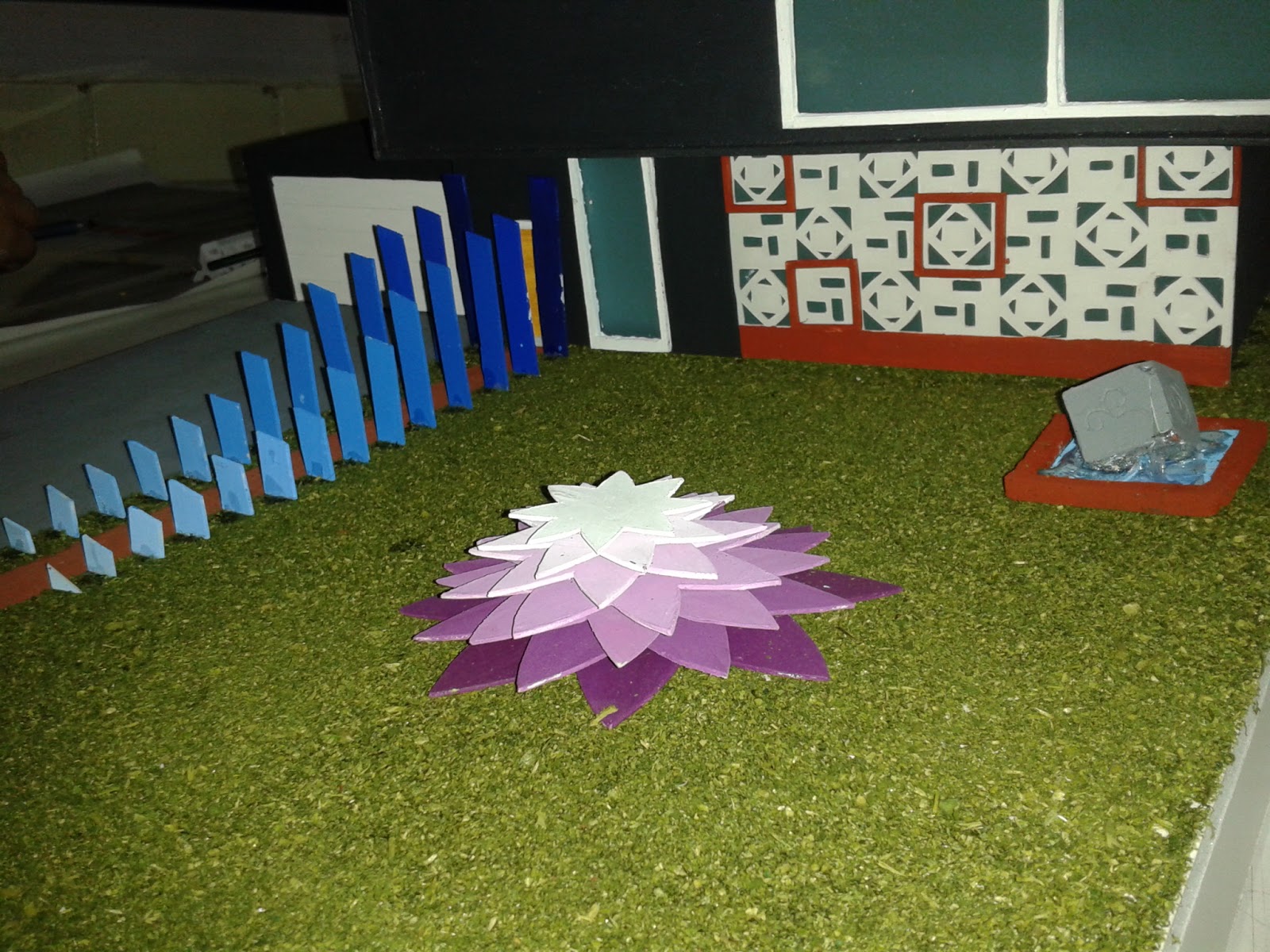

En esta imagen podemos apreciar como se utiliza la celosía de pared.


Trabajo elaborado por el alumno: Alvarez Morales Saúl Alejandro, Grupo 7, II Semestre.

Maqueta Estructuras De Repetición






Conjunto Arquitectónico con estructuras de repetición en edificios. Base, banqueta, ambientado con figura humana, jardines, cuerpo de agua, encaminamientos, texturas. etc.

Esta maqueta pedía:
  • Base volumétrica de 40 x 60 x 2cm de cartón Foamboard.
  • Papel duro (PVC) pintado con vinílica o acrílica.
  • Altura de edificios 30 cm máximo.
  • Ambientación con texturas táctiles, visuales.
  • Limpieza en el corte, pegado y pintado.
En esta maqueta partimos por celosía situada en medio de ambos edificios, los cuales poseen estructuras de repetición; para estos usamos prismas rectangulares con altura de 25 cm y divididos en 5 niveles de 2.5 m escala (1:50). Debajo de esto, usamos una banqueta con acceso hacia el frente de la maqueta, este camino divide los jardines.

La ambientación en jardines esta compuesta por diseño diferente en ambas secciones, la primera con arboles situados en frente y hasta atrás de la sección y con encaminamiento de piedras. La segunda sección con cuerpo de agua en medio rodeada de encaminamiento, mientras que en cada esquina presentan arbustos.

Maqueta: Volúmenes geométricos  (pirámides, conos, prismas y cilindros)







las indicaciones que tenemos que tomar en cuenta para la realización de la maqueta son:
-Mínimo 2 pirámides, 2 conos, 2 prismas y 2 cilindros.
-Figura humana, jardines, cuerpos de agua.

  • primeramente las pirámides las pusimos en forma de decoración al frente del edificio la cual esta de color amarillo con cristales, la otra la pusimos en forma de pináculo la cual de ella parten dos encaminamientos hacía el edificio.
  • los conos los colocamos dentro de unos edificios de forma triangular los cuales están hacia dentro.
  • utilizamos los 2 prismas para formar el edificio y utilizamos formas rectangulares y cilíndricas.
  • los cilindros los usamos:1:para un edifico y 2: para la parte frontal del edificio principal.
  • utilizamos una figura humana la cual esta entrando al edificio y por la parte trasera pusimos el cuerpo de agua en forma de alberca que esta dividida en 2 partes por un camino de piedras.
la maqueta aparte de los requisitos que nos pedía de los cuerpos geométricos, pusimos ambientación con césped en la parte frontal y trasera  cuenta con 2 arboles un jardín en forma de pirámide en la parte frontal del edificio.

maquetas de figuras geometricas

                                                   maqueta de figuras geometricas




                                                                       explicacion

 cuando el preofesor en classe enpeso a darnos esta diapositiva para mi y nuestro equipo fue algo asi de que ????? que vamos a ser y en el dialogo en el equipo desidimos aser un castillo ya que cunplia con los elementos y tenia una presentacion favorable y visible.
Donde podiamos jugar con distintos volumenes figuras texturas bueno una infinidad de cosas..

nuestra maqueta cuenta con 4 rectangulos desconpuestos formando una muralla un medio cuandrado en el acceso  2 cilindros y a su punta añadimos 2 octagonos dandole una una simulacion de fortalesa asi como 2 triangulos asi tambien como 1 cuadrado grande donde rrepresentamos la casa y uno mas pequeño en sima de el dando una penetrasion favorable dandole un techo en forma de triangulo agremamos 2 piramides simulando 2 fuentesal exterior del castillo tambien un rectangulosimulando el muelle tambien agregamois luces tanto como al interior como exterior para dar una vista mas atrapante al expectador nuestra maqueta tiene un sin fin de texturas diferentes.


el dia de la entrega de la maqueta aun nosotros andabamos asi de ???????? cunpira con todo al ber la calificacion que elk profesor nos abia puesto pasamos de ????? a !!!!!!!!!!!!!! nos admiramos ya que el profesor nos felisito :)

integrantes
angulo romo octavio
avilez cervantes moises
patiño galves igcel
rubio cruz alex

Maqueta figuras geometricas

MAQUETA FIGURAS GEOMETRICAS:

la maqueta de cuerpos geometricos que contener:  minimo dos piramides, 2 conos, 2 prismas y dos cilindros, figura humana, jardines, caminos, cuerpo de agua, texturas, y minimo tres relieves.



en esta maqueta estamos representando mediante el cilindro y el prisma el edificio, al cual le agragamos unas vetanas o completas disminuian, una parte del edificio es un prisma con medio circulo y el otro un cilindo.


los cuerpos de agua,estan representados en forma de conos concavos y en una piramide que esta divivida ala mitad mediante la caida del agua.


la entrada es como en forma de hexagono, tiene unas columnas que sostienen el techo, el camino son unos escalones grandes, con suficiente descanso.


El jardin ps es algo amplio con cesped una jardinera con sus platas y dos arboles grandes en la parte lateral del edificio.


Maqueta #1 relieves (alto, medio y bajo).

El objetivo principal de esta maqueta no era el edificio sino la interacción en espacios abiertos (exteriores), es por eso que solo se muestra una parte del edificio (fachada principal), la maqueta debía cumplir con los tres relieves ya mencionados, cuerpo de agua, vegetación, entre otras cosas.
visto de planta



                                                 vista lateral

vista frontal

La maqueta representa un despacho de arquitectos el cual lleva por nombre “JADI”, el cual está compuesto por la inicial del segundo nombre de cada socio (integrante del equipo).

La maqueta empieza con unas largas escaleras que abarcan uno de los extremos del terreno mediante las cuales subes y te encuentras con una gran banqueta con textura la cual representa el relieve medio, al lado derecho se encuentran unos arbustos los cuales daban lugar al relieve alto, y al lado derecho nuestro charco de piedra era el relieve bajo. Al otro extremo de el terreno se encuentra la fachada principal del edificio la cual también contenía relieves al igual que el logo de la empresa, podemos ubicar el cuerpo de agua en forma de cascada  el cual su origen es de un muro de la fachada y termina en una especie de laguna rodeada de piedras de mármol.

Ortiz Gutiérrez Karen Daianna

modulos de repeticion


Módulos Repetición
Son formas idénticas o similares que aparecen más de una vez en un diseño. La presencia de módulos tiende a unificar el diseño. Los módulos pueden ser descubiertos fácilmente y deben de ser simples o si no se perdería el efecto de repetición.
Repetición de Módulos
Si utilizamos la misma forma más de una vez usamos la repetición.
Este es el metodo mas sencillo de diseño, esta suele aportar una inmediata sensación de armonía.
Tipos de Repetición
    Foto
  1. Repetición de Figura: La figura es siempre el elemento más importante. Las figuras que se emplean pueden tener diferentes medidas, colores, etc.
  2. Repetición de Tamaño: Esta solo es posible cuando las figuras son también repetidas o muy similares.
  3. Repetición de Color: Esto supone que todas las formas tienen el mismo color, pero que sus figuras y tamaños pueden variar.
  4. Repetición de Textura: Todas las formas pueden ser de diferentes conformaciones, medidas o colores.
  5. Repetición de Dirección: esto solo es posible cuando las formas muestran un sentido definido de dirección, sin la menor ambigüedad.
  6. Repetición de Posición. Esto se refiere a como se disponen las formas, de acuerdo a una estructura.
  7. Repetición de espacio: Todas las formas pueden ocupar su espacio de una misma manera.
  8. Repetición de gravedad: Es un elemento demasiado abstracto para ser usado repetidamente. Es dificultoso afirmas que las formas sean de igual pesantez o liviandad, de igual estabilidad o inestabilidad, a menos que todos los otros elementos estén en estricta repetición.

lunes, 27 de mayo de 2013

Maqueta: relieves (alto, medio,bajo)



En esta maqueta se requerian:
-3 tipos de relieves
-cuerpos de agua
-interación en espacios abiertos


La maqueta representa un despacho de arquitectos  "ABP Arquitectos"

Se resatan mas las areas vendes empesando con un gran jardin, en el cual se juega con varios de los relieves, caminos de piedras en los laterales envolviendo las montañas de cesped, en el centro se encuenta uno de los cuerpos de agua en cual es un espejo de agua en el cual esta diseñado en piedra el logo de la empresa y en sus laterales unas bancas para el que deceara detenerse.

Mas a frente se encuentran los otros cuerpos de agua que son dos fuentes pequeñas con movimiento vertical y caida en piedras, subiendo otro nivel se llega al edificio el cual se quiere representar como cristal y se puede notar las formas de sus ondas tanto en el techo como en la fachada del edificio, junto con el logo y el nombre de a empresa.

Esta fue la primer maqueta que se realizo en la materia de "diseño tridimencional".


Tema de la maqueta: Relieves
(alto, medio y bajo)

Indicaciones:
a) Se tienen que poner los 3 tipos de relieves: Alto, Medio y Bajo
b) Interaccion con el espacios abiertos
c) Cuerpos de agua




La maqueta esta representando un despacho de arquitectos (archi).

El diseño empieza con un camino de piedras de mármol desde la entrada del terreno hasta donde empieza el relieve medio. En el medio del camino se encuentra una fuente compuesta por los 3 relieves antes mencionados.

hay una cantidad considerable del terreno abarcada por áreas verdes, resaltando la importancia de estas áreas  y dando así a entender que este despacho de arquitectos apoya mayormente la arquitectura y los proyectos sustentables.

los 3 relieves principales (alto, medio y bajo) están proyectados en el mismo edificio.
Como se puede apreciar en las imágenes, el logo de la empresa, el escalonamiento presentado en el techo y en la misma fachada se muestran los 3 relieves con adornos resaltados y las ventanas hundidas

Esta maqueta fue el primer tema del cual se realizaron las maquetas en la clase de "Diseño Tridimensional".

domingo, 26 de mayo de 2013

Maqueta: Volúmenes geométricos (Pirámides, Conos, Prismas y Cilindros)






Las indicaciones que teniamos que tomar en cuenta al hacer la maqueta eran:
-Mínimo 2 pirámides, 2 conos, 2 prismas y 2 cilindros.
-Figura humana, jardines, cuerpos de agua, caminamientos, texturas.
-Mínimo 3 relieves

  • Las dos pirámides están representadas en la entrada del teatro, la primera es, obviamente, la que conduce a los dos caminos para llegar a las gradas, y la segunda pirámide se aprecia a lo alto de la primera, estando en negativo simulando un tipo de "ventilación cenital" pero con agua.
  • Los dos conos se representan uno adosado a la entrada del teatro situado en la pirámide, de color blanco con rojo, y otro está representado en el techo de este mismo.
  • Los dos prismas se encuentran a los extremos de la entrada principal. Son las dos mitades de un prisma hexagonal.
  • Y por último los dos cilindros están representados como columnas que sostienen el techo del teatro.

  • Los tres relieves están representados: 1- el nivel de la entrada principal; 2- el nivel del piso de las gradas; 3- el nivel del teatro y los jardines.
  • Figuras humanas: Personas sentadas en gradas y una en el teatro. Jardines: a los lados del teatro y de la entrada principal. Cuerpos de agua: a lo alto de la pirámide. Caminamientos: de la pirámide hacia las gradas y las escaleras para bajar. Texturas: piso de madera del caminamiento hacia las gradas, piso de concreto en el nivel de las gradas, césped.




Maqueta de Planos Seriados y Celosías




Planos ceriados
Es la representación de un volumen por medio de una serie de planos.
Este elemento logra una composición con base en la múltiple repetición del plano, creando un tipo de ilusión óptica. Se aprecia esta seriación de planos en ventanas de iguales tamaños y formas, en columnas en repetición continua.





Celosía o Estructura de Pared:
Cualquier estructura bidimensional puede convertirse en Celosía o Estructura de Pared.  Al tener cierta profundidad, las subdivisiones estructurales pueden convertirse en células espaciales, dentro de las cuales se podrán colocar módulos en repetición o gradación.
